Heimeier Dreiwege-Mischventil, f. Heizungs- und Kühlanlagen

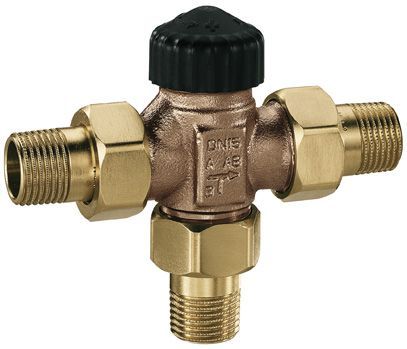

Heimeier Dreiwege-Mischventil
für den Einbau in Heizungs- und Kühlanlagen

- Ventilgehäuse aus korrosionsbeständigem,
entzinkungsfreiem Rotguss
- Mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung
- Äußerer O-Ring ohne Entleeren der Anlage auswechselbar
- Anschluss mit Schraub-, Löt- oder Anschweißnippel, flachdichtend.
- Wassertemperatur 2 bis 120 °C
mit Stellantrieb bis 100 °C
- Zul. Differenzdruck 1,2 bar
- Zul. Betriebsüberdruck PB 10 bar
Fabrikat: Heimeier

Nennweite: Art.-Nr.
DN 15 (1/2"), 4170-02.000
DN 20 (3/4"), 4170-03.000
DN 25 (1"), 4170-04.000
DN 32 (11/4"), 4170-05.000

Hinweis:
Anschlussnippel, sowie Einstellschlüssel sind nicht im Lieferumfang enthalten.

Zubehör - Für Dreiwege-Mischventil flach dichtend
Schraubnippel flachdichtend
DN-Ventil: Rohranschluss:
DN15 (1/2") - R 1/2, Art.-Nr. 4160-02.010
DN20 (3/4") - R 3/4, Art.-Nr. 4160-03.010
DN25 (1") - R 1, Art.-Nr. 4160-04.010
DN32 (11/4") - R 11/4, Art.-Nr. 4160-05.010

Lötnippel flachdichtend
DN-Ventil: Rohranschluss:
DN15 (1/2") - 15 mm, Art.-Nr. 4160-15.039
DN15 (1/2") - 18 mm, Art.-Nr. 4160-18.039
DN20 (3/4") - 22 mm, Art.-Nr. 4160-22.039
DN25 (1") - 28 mm, Art.-Nr. 4160-28.039
DN32 (11/4") - 35 mm, Art.-Nr. 4160-35.039

Anschweißnippel, flachdichtend
DN-Ventil: Rohranschluss:
DN15 (1/2") - 20,8 mm, Art.-Nr. 4160-02043
DN20 (3/4") - 26,3 mm, Art.-Nr. 4160-03.043
DN25 (1") - 33,2 mm, Art.-Nr. 4160-04.043
DN32 (11/4") - 41,8 mm, Art.-Nr. 4160-05.043

Einstellschlüssel, Art.-Nr. 3501-02.142
Universalschlüssel, Art.-Nr. 0530-01.433
